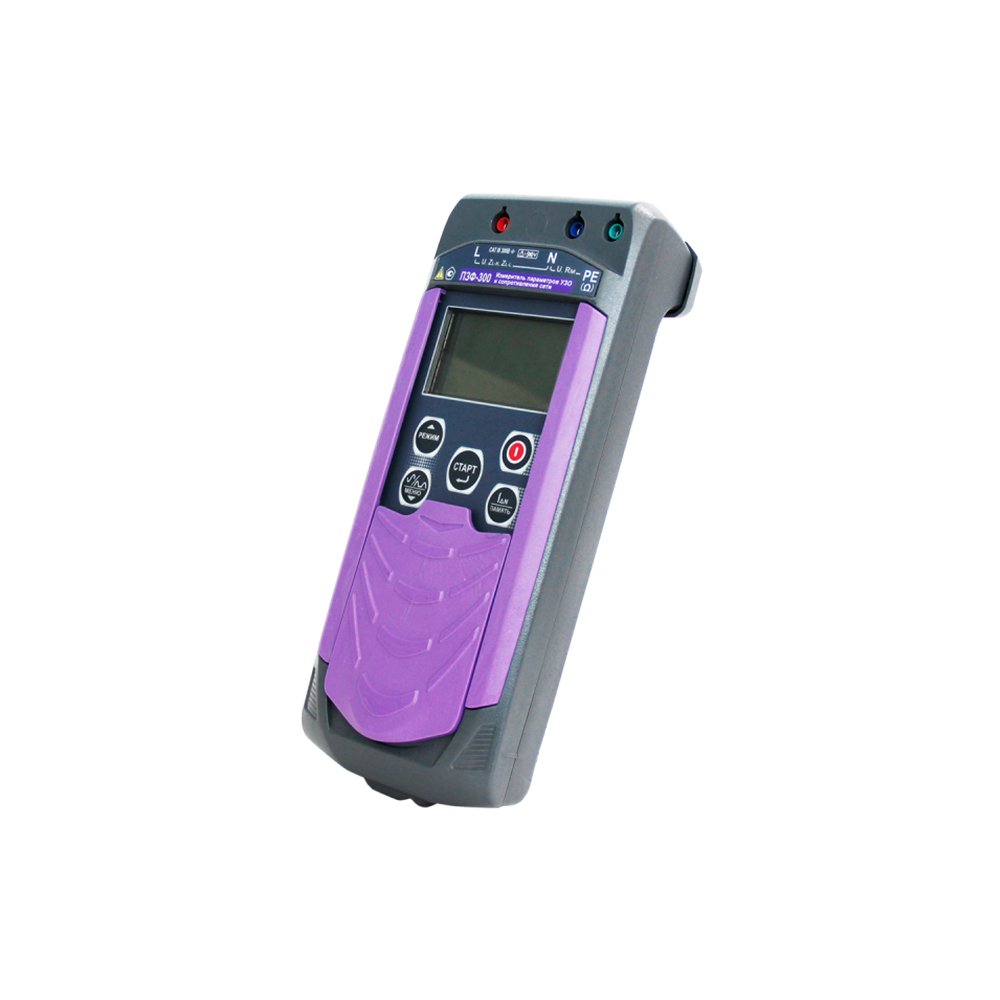

1 Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза»

Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом

от 0,01 до 9,99

от 10,0 до 99,9

от 100 до 300

Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом

±(0,05∙Z+5 е.м.р.)

Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА

от 0,001 до 24

Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА

от 0,001 до 41

Рабочий диапазон напряжения переменного тока, В

от 180 до 450

Частота напряжения переменного тока, Гц

от 45 до 65

Максимальный ток при измерении петли «фаза-нуль» - 8 А, «фаза-фаза» - 14 А.

Длительность протекания тока не более 30 мс.

2 Измерение напряжения переменного тока

Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В

от 10 до 450

Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В

от 10 до 300

Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В

±(0,025∙U+3 е.м.р.)

Частота напряжения переменного тока, Гц

от 45 до 65

3 Измерение отключающего дифференциального тока УЗО (Iа)

Номинальный отключающий дифференци-альный ток УЗО (I∆N), мА

Диапазон формирования отключающего

дифференциального тока УЗО (Ia) при параметрах тока, мА

синусоидаль-ный ток

пульсирующий постоянный ток с углом задержки фазы тока

0 º

90 º

135 º

10

от 2 до 11

от 2 до 20

от 1 до 20

30

от 6 до 33

от 6 до 42

от 3 до 42

100

от 20 до 110

от 20 до 140

от 10 до 140

300

от 60 до 330

от 60 до 420

от 30 до 420

500

от 100 до 550

от 100 до 700

–

Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА:

- для синусоидального тока

- для пульсирующего постоянного тока

±(0,025∙I+0,2)

±(0,05∙I+0,5)

Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА

0,05∙IΔN

Рабочий диапазон напряжения переменного тока, В

от 180 до 260

4 Измерение времени отключения УЗО

Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему диф. току УЗО (I∆N), мс:

0,5∙I∆N и 1∙I∆N

2∙I∆N

5∙I∆N

от 1 до 1000

от 1 до 500

от 1 до 40 (150)

Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс:

- для синусоидального тока

- для пульсирующего постоянного тока (без задержки фазы)

±(0,015∙T+3)

±(0,015∙T+10)

Рабочий диапазон напряжения переменного тока, В

от 180 до 260

Примечание: 1) – для селективного типа УЗО;

5 Измерение напряжения прикосновения

Диапазон измерений напряжения прикосновения (действующее значение), В

от 0 до 100

Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В

±(0,05∙U+3 е.м.р.)

Измерительный ток

0,4∙IΔN

6 Измерение сопротивления постоянному току (металлосвязь)

Диапазон измерений электрического сопротивления постоянному току, Ом

от 0,01 до 9,99

от 10,0 до 20,0

Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом

±(0,03∙R+3 е.м.р.)

Ток в измерительной цепи для сопротивлений до 5 Ом, мА

200

Примечания:

е.м.р – единица младшего разряда

Z – измеренное значение полного сопротивления петли «фаза-нуль или «фаза-фаза»

I,T, U, R - значения измеряемых, соответственно, дифференциального тока, времени, напряжения и сопротивления
