Артикул:
m-104396
Характеристики
Тип прибора
—
Трассопоисковый комплекс
Пассивные частоты, Гц
—
50, «РАДИО», «Эфир»
Полоса пропускания режима «РАДИО»
—
10 … 36 кГц
Полоса пропускания режима «Эфир»
—
48 Гц … 14 кГц
Рабочие частоты генератора, Гц
—
273, 1024, 8928, 32768
Все характеристики
135 120 руб.
/шт Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

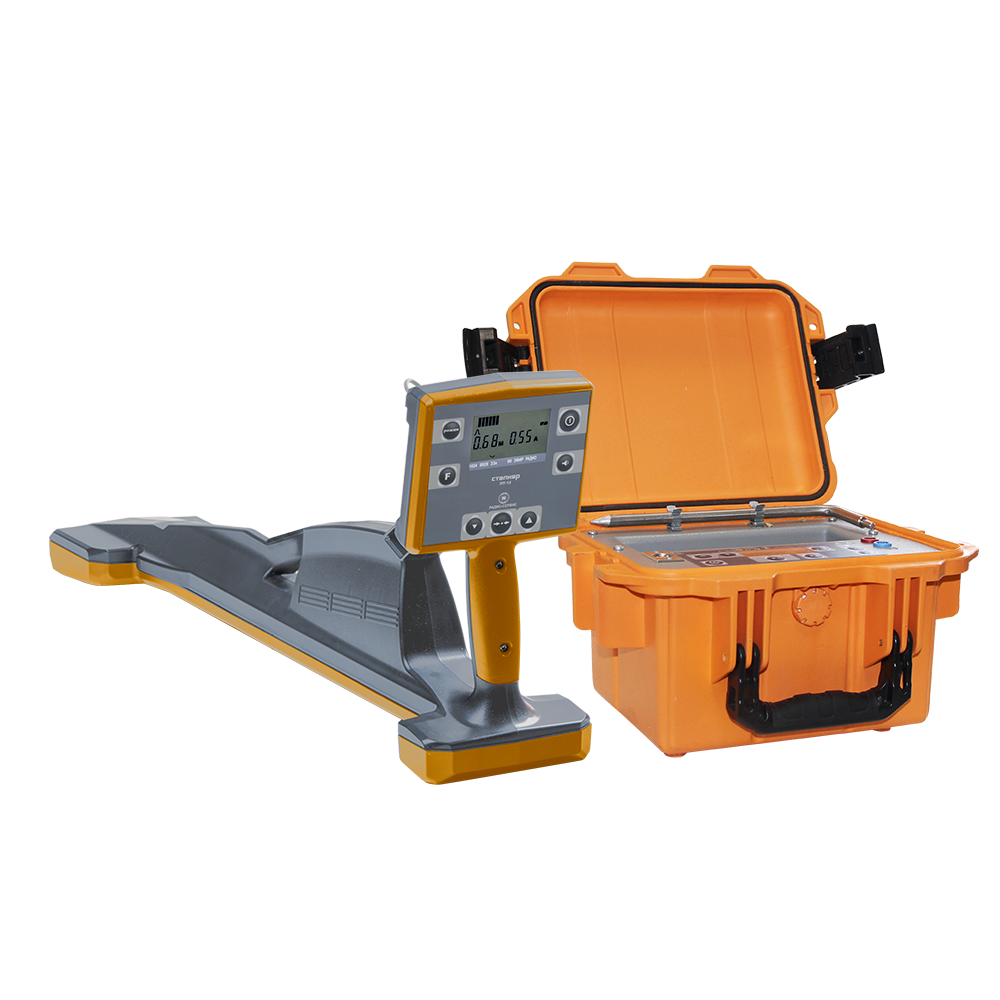

Предлагаем комплекс трассопоисковый «Сталкер» 15‐12, предназначенный для обнаружения подземных коммуникаций с глубиной залегания от 0.1 до 6 метров с применением индукционного и прямого метода. В состав комплекса входит легкий генератор ГТ-15 с небольшими габаритами, массой всего 2.5 кг и приемник ПТ-12.
Трассопоисковый комплекс применяется для обнаружения газовых магистралей, тепловых сетей, трубопроводов разного назначения, кабельных линий (силовых и связи), а также других коммуникаций. Поиск коммуникаций возможен под поверхностями разных типов: грунт, цементные стяжки и так далее.
Особенности трассоискателя «Сталкер» 15‐12:- Обнаружение коммуникаций с применением пассивной и активных частот.
- Легкий приемник (1.7 кг) в ударопрочном, защищенном от влаги корпусе. Информативный ЖК-экран с подсветкой, что позволяет выполнять работы в условиях недостаточной освещенности.
- Звуковая индикация. В зависимости от положения оператора относительно оси коммуникации тональность сигнала меняется — можно работать, отвлекаясь на дисплей ПТ-12 по минимуму.
- 3 способа трансляции контрольного сигнала в коммуникации: контактный, бесконтактный с использованием индуктора, бесконтактный через клещи.

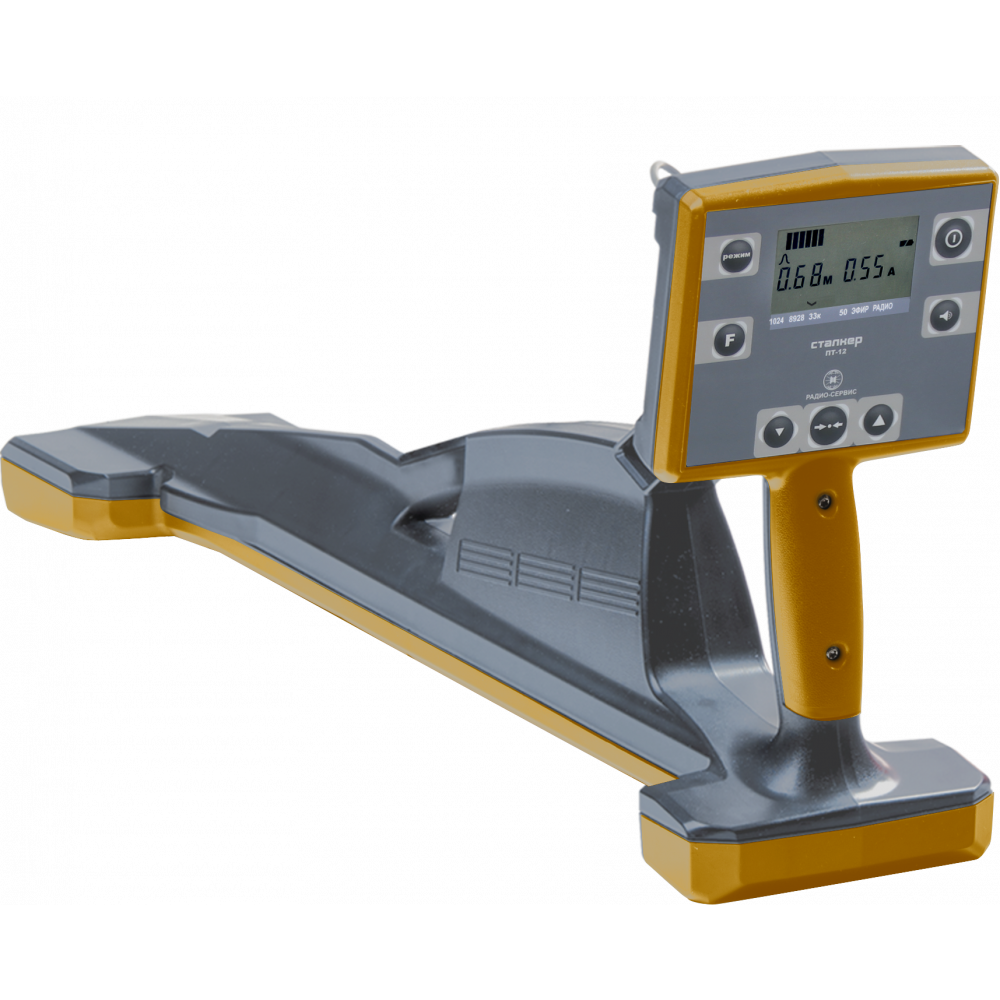

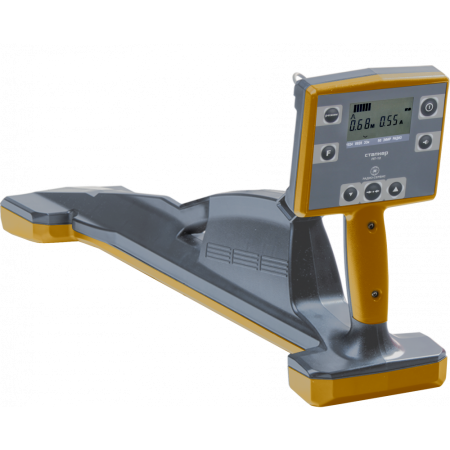

Особенности приемника ПТ-12:
- Легкий, ударопрочный, брызгозащищенный корпус;
- Жидкокристаллический антибликовый дисплей с подсветкой;
- Встроенный динамик;
- Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
- Режимы поиска: острый максимум, пологий максимум, минимум;
- Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- автоматическое согласование генератора с нагрузкой.

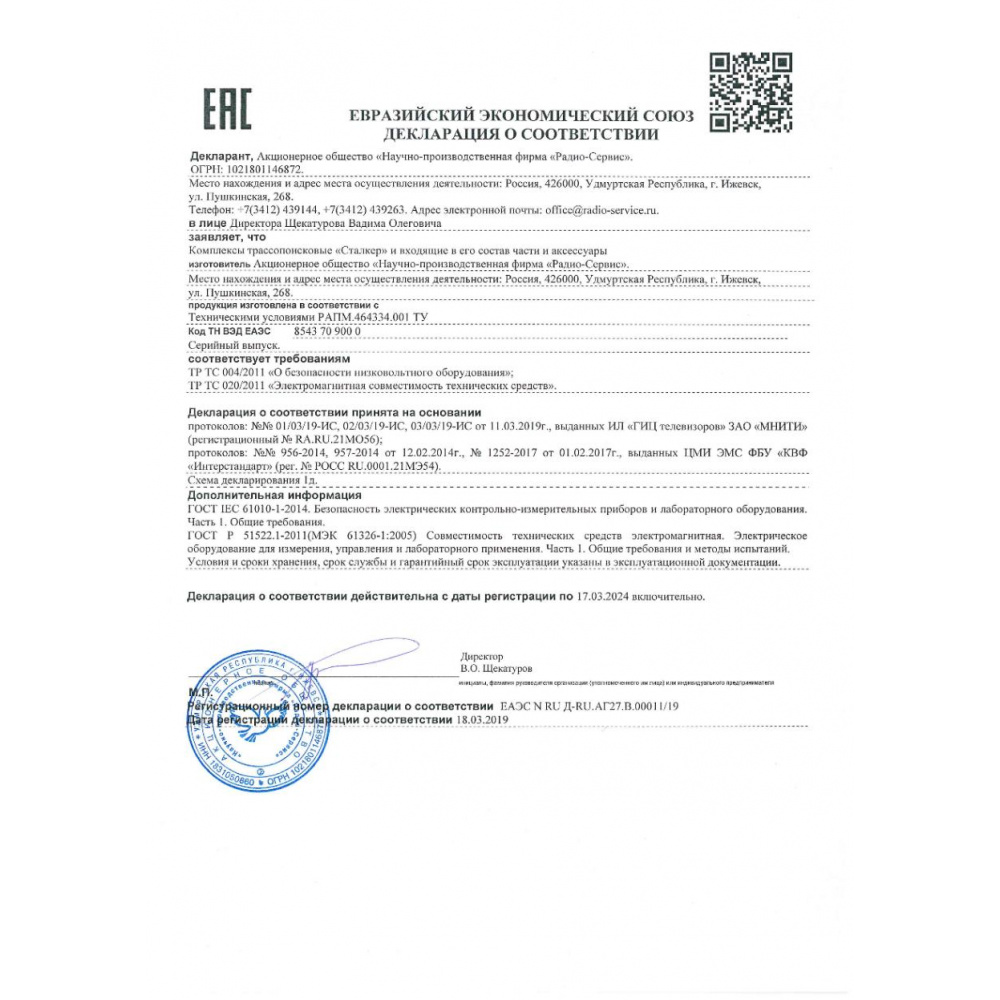

Документы
ncyc1g8gbsvarv6lrlt4y794s9q8iumn
167,9 кб
mvr62q63lwvukfday3iigubvm03fuoku
540,2 кб
pt15b47oflxvh1rb75jv44zf988vgiq4
147,9 кб
kwlauu5jt31p80immwoiogs2tb2bk65t
217,2 кб
|
Тип прибора
|
Трассопоисковый комплекс |
|
Пассивные частоты, Гц
|
50, «РАДИО», «Эфир» |
|
Полоса пропускания режима «РАДИО»
|
10 … 36 кГц |
|
Полоса пропускания режима «Эфир»
|
48 Гц … 14 кГц |
|
Рабочие частоты генератора, Гц
|
273, 1024, 8928, 32768 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
5% |
|
Определение глубины залегания коммуникации
|
6 м |
|
Максимальное выходное напряжение
|
200 В |
|
Максимальный выходной ток
|
0,6 А |
|
Максимальная выходная мощность
|
10 Вт |
|
Дистанция трассировки
|
10 км |
|
Диапазон частот приёмника, Гц
|
1024, 8928, 32768 |
|
Питание
|
Встр. аккумулятор, Ni-MH аккумулятор 6 В / Батарея 1,5 В тип АА - 5 шт. |
|
Тип дисплея
|
LCD, LED |
|
Класс защиты
|
IP54 |
|
Гарантия, (мес)
|
24 |
Комплектация:
| № | Наименование | Назначение | Количество |
|---|---|---|---|
| 1. | Сталкер ПТ-12 - приемник | Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. | 1 |
| 2. | Сталкер ГТ-15 - генератор | Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. | 1 |
| 3. | Сумка для приемника ПТ-12 | Предназначена для переноски приемника. | 1 |
| 4. | Катушка с синим проводом 10 м | Применяется для подключения генератора к коммуникации или штырю заземления. | 1 |
| 5. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. | 1 |
| 6. | Батарейный отсек | Предназначен для возможности питания от 6 элементов питания типа АА. | 1 |
| 7. | Блок питания БПН-13-12300 | Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. | 1 |
| 8. | Блок питания БПН-А 12-0,5 | Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. | 1 |
| 9. | Кабель питания "12 В" | Предназначен для питания генератора от автомобильного аккумулятора/ | 1 |
| 10. | Катушка с красным проводом 10 м | Применяется для подключения генератора к коммуникации или штырю заземления. | 1 |
| 11. | Рамка передающая РП-02 | Предназначена для подключения к коммуникации бесконтактным способом. | 1 |
| 12. | Сумка для аксессуаров генератора | Предназначена для переноски аксессуаров. | 1 |
| 13. | Телефоны головные | Предназначен для улавливания разностей звукового сигнала. | 1 |
| 12. | Руководство по эксплуатации | - | 1 |
| 15. | Руководство по эксплуатации на генераторы ГТ-15 и ГТ-15 | - | 1 |
Дополнительная комплектация:
- Клещи индукционные КИ-50 - 1 шт.
- Клещи индукционные КИ-100 - 1 шт.
- Штырь заземления 1 м, винтовой, нержавеющая сталь- 1 шт.
- Штырь заземления 1 м, нержавеющая сталь 1 шт.
- Штырь заземления 50 см, нержавеющая сталь 1 шт.
- Антенна передающая АП-01 1 шт.
- Адаптер зарядный 12 В 1 шт.
- Катушка с проводом 10 м, для генератора "Сталкер", красная 1 шт.
- Катушка с проводом 10 м, для генератора "Сталкер", синяя 1 шт.
- Контакт магнитный 1 шт.
- Кейс для трассоискателей ʺСталкерʺ 1 шт.
Технические характеристики приемника ПТ-12:
| Параметр | Значение |
|---|---|
| Активные частоты | 1024, 8928, 32768 (33к) |
| Диапазон рабочих частот при работе без генератора | «ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц |
| Определение глубины залегания коммуникации | От 0,10 м до 6,00 м |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более | +- 0,1 м |
| Габаритные размеры, не более | 700х300х140 мм |
| Масса, не более | 1,7 кг |
| Значения рабочей температуры | от минус 20 до плюс 55 ºС |
Технические характеристики генератора ГТ-15 :
| Параметр | Значение |
|---|---|
| Рабочие частоты*, Гц | 273, 526, 1024,8928 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 15 |
| Габаритные размеры, мм, не более | 215x250x180 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Масса, кг, не более | 8,5 |
Габариты трассоискателя Сталкер 15-12:
- Размер в упаковке ШхГхВ - 740х330х315
- Размер самого прибора - (нет данных)
- Брутто (масса прибора в упаковке) - 15500 гр.
- Масса нетто (масса самого прибора) - 12800 гр.
